DESATASCAR HERRAMIENTAS ATRAPADAS

Actualizado: sep 24

Durante el proceso de mecanizado en los centros de mecanizado, algunos portaherramientas pueden quedarse atascados en el interior del cono del husillo una vez finalizado el proceso de mecanizado de esa herramienta.


Atasco del portaherramientas, un contratiempo muy común

Este fenómeno se produce cuando el cono del portaherramientas se encaja en el cono del husillo y el dispositivo del cilindro de desbloqueo no puede separar los dos conos.


Esto pasa en todo tipo de centros de mecanizado y no es específico de ninguna marca de máquina o constructor, ni va relacionada a la calidad de la máquina.


Partiendo de esta realidad vamos a citar 9 consejos o tips que pueden ayudar a aliviar el problema o disminuir su ocurrencia. Los cita la prestigiosa revista digital Canales Sectoriales, Interempresas, metalmecánica en su publicación del pasado 17 de septiembre y vamos a reproducir en su parte mas concreta.


Canales Sectoriales, Interempresas, Metalmecánica

17 de sepriembre 2021

..........


" 1. Asegurar el soplado de aire del husillo


Durante un cambio de herramienta ATC, es importante asegurarse de que el soplado de aire del husillo esté funcionando. Este soplo de aire se incorpora al ciclo ATC para limpiar el cono del husillo y ayudar a eliminar el mayor exceso de escurrimiento de refrigerante posible mientras se retira la herramienta terminada y se inserta la siguiente herramienta en el husillo.

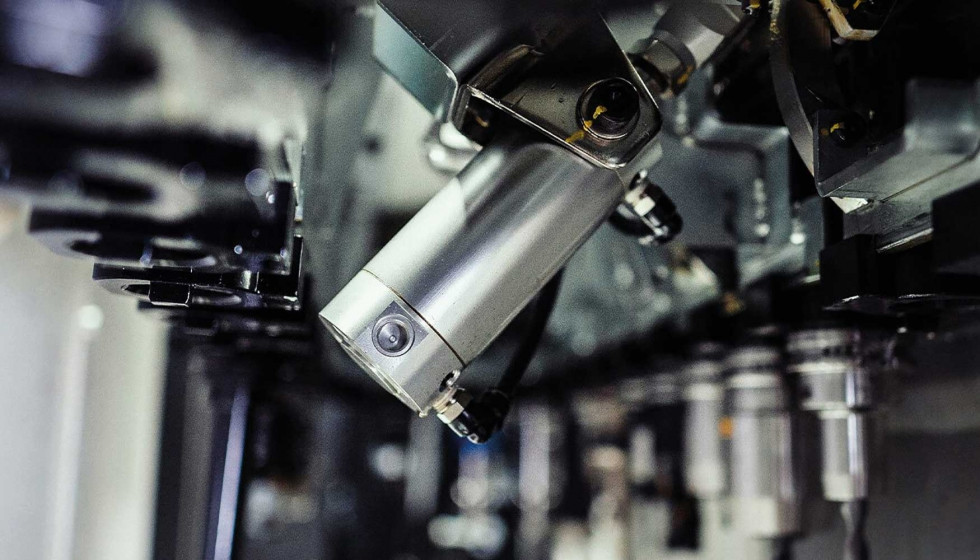

Cambiador automático de herramienta

2. Comprobar la trayectoria de golpeo de la herramienta


Colocando un portaherramientas (sin fresa) en el husillo y un indicador fijado a una base magnética, ajustad el indicador hasta que toque el fondo del portaherramientas. Allí se podrá medir la cantidad de trayectoria de golpeo. Para comprobarlo correctamente, el portaherramientas deberá estar sujeto en el husillo. A continuación, con la ayuda de otra persona, se debe soltar el portaherramientas mientras se empuja el propio portaherramientas contra el husillo con la mano. Mirando el indicador, se podrá medir la cantidad de movimiento que el cilindro de golpeo empuja sobre la herramienta. Es importante que se tenga mucho cuidado al comprobar el golpe de ariete. La especificación de Okuma es de 0,800 a 1 mm. Si no es así, deberéis poneros en contacto con el servicio técnico para recibir más instrucciones.


Portaherramientas o torreta en torno CMZ

3. Ayudas para liberar la herramienta del cono del husillo


Si hay una herramienta que está en un corte durante un largo período de tiempo y se pega en el husillo después de que el corte esté terminado de rociar, el cono del soporte con MolyKote 321 ayudará a la herramienta a liberarse del cono del husillo más fácilmente.


4. No dejar una herramienta en el husillo


Es importante que nunca dejéis una herramienta en el husillo cuando la máquina no se esté utilizando. Si la máquina va a estar inactiva durante un tiempo prolongado o durante la noche, lo idóneo es retirar la herramienta del husillo y luego sujetar el husillo antes de apagar la máquina.


5. Mantener limpio el cono del husillo


Cuando sea posible y surja la oportunidad, es recomendable retirar la herramienta del husillo y limpiar el cono con un paño limpio. Se tendrá que volver a limpiar el cono del portaherramientas antes de volver a introducirlo en el husillo.


6. Comprobar la fuerza de tracción del husillo


Si la fuerza de tracción está por encima del límite alto, sería una buena idea que alguien del Servicio Técnico viniera a echar un vistazo. Una fuerza de tracción elevada en el portaherramientas puede hacer que el cilindro de expulsión tenga que trabajar más para superar la fuerza excesiva en la barra de tracción antes de golpear el extremo del pasador de tracción para romper los dos conos.


Husillos para centros de mecanizado

7. Realizar comprobaciones visuales del cono del husillo y del contacto


También es una buena idea comprobar el contacto del cono del husillo. Utilizando un soporte de alta calidad, aplicad azulado al cono del soporte y sujetad el soporte en el husillo. Desbloquead el soporte y comprobad el contacto de los dos conos. Si hay un contacto cercano al 100%, se tendrá que consultar con el servicio técnico de Okuma. Okuma utiliza un contacto del 85% como estándar. Al utilizar el 85%, se mantiene la rigidez del portaherramientas, pero también se mantiene el contacto a un nivel que ayuda a liberar la herramienta.


8. Optar por los portaherramientas certificados


Si la máquina tiene un husillo estilo BIG-PLUS, recomendamos utilizar portaherramientas BIG-PLUS, especialmente si el portaherramientas va a estar en el husillo durante un largo periodo de tiempo, la velocidad del husillo es alta y si se va a aplicar mucha carga lateral a la fresa. Al utilizar BIG-PLUS, este tipo de herramienta proporciona tanto el contacto de la cara cónica como el de la cara final. Esto puede aumentar la rigidez, pero al mismo tiempo ayuda a evitar que el portaherramientas se bloquee dentro del cono del husillo. Es importante asegurarse de que el portaherramientas es un portaherramientas BIG-PLUS certificado.


9. Comprobar la unidad hidráulica


Finalmente, también es de alta importancia comprobar que la unidad hidráulica funciona correctamente cuando se desengancha una herramienta. Una buena forma de comprobarlo es retirar cualquier portaherramientas que pueda estar en el husillo y luego volver a sujetar el husillo. Encontrad la unidad hidráulica y buscad el manómetro. Si la presión de la unidad hidráulica desciende enormemente mientras el cilindro de golpeo se mueve, tendréis que poneros en contacto con el servicio técnico para que lo comprueben. Algunos centros de mecanizado vertical Okuma pueden tener la unidad hidráulica montada en la parte superior del pistón del eje Z. Si este es el caso, esta unidad no tendrá un manómetro. Con la máquina apagada se podrá comprobar el nivel de aceite en la unidad y añadir si es necesario. Poned en marcha la máquina y, sin ninguna herramienta en el husillo, girad el cilindro de sujeción y desenganche varias veces y para comprobar si hay algún ruido inusual al desenganchar el husillo."


Os dejamos un video del innovador sistema de ranurado frontal de Sandwik Coromant.


La presencia del refrigerante de precisión por arriba y por abajo en una herramienta de este tipo es exclusiva en el mercado y es especialmente útil al mecanizar ranuras frontales profundas y estrechas. Aquí, las virutas atascadas pueden resultar en la rotura de la plaquita y hacer peligrar el proceso. Durante el ranurado frontal, los operarios suelen reducir el avance si se atascan las virutas, lo que a su vez entorpece la productividad.


Esta es una de las fortalezas que expone la propia empresa Sandwik Coromant, que en publicaciones anteriores ya hemos citado por la calidad de sus fabricados.
